螺旋式砂水分离器

螺旋式砂水分离器

产品分类:
产品简介: 一、用途 LSF型系列砂水分离器用于污水处理厂沉砂池,将沉砂池排出的砂水混合液进行砂水分离。 螺旋式砂水分离器安装倾角在20°—30°之间,砂水混合液从进水管进入水箱,混合液中比重较大的颗粒(如砂粒)由于自重......
订购热线:0317-8062555              15227505558


一、用途
LSF型系列砂水分离器用于污水处理厂沉砂池,将沉砂池排出的砂水混合液进行砂水分离。
螺旋式砂水分离器安装倾角在20°—30°之间,砂水混合液从进水管进入水箱,混合液中比重较大的颗粒(如砂粒)由于自重面下降沉积于螺旋槽底部,在螺旋的推动下,物料沿斜置的U型槽底部提升,离开液面后,继续上移一段距离,砂粒中的水份逐渐在螺旋槽中的间隙中流回水箱,砂粒也逐渐干化在出料口处,依靠自重落入其它输送装置。上清液则不断的从排水管中流出。达到砂水分离目的。

二、型号说明
    砂水分离器型号

三、特点
本产品是在消化引进产品,根据引进产品在国内的使用情况,改进设计的。解决了一些国外产品衬条更换不便和螺旋轴向位置不可调的缺陷。其特点如下:
1)分离效率可达96%-98%,可分离出粒径≥0.2mm的颗粒;
2)采用无轴螺旋,无水中轴承,维护方便;
3)结构紧凑,重量轻;
4)新型的传动装置,其关键部件-减速器为先进的轴装式,不用联轴器,安装对中方便;
5)衬条为快装式,便于更换;
6)螺旋轴向位置可调,便于调整其尾端和箱壁的安全间隙。

四、构造及工作过程

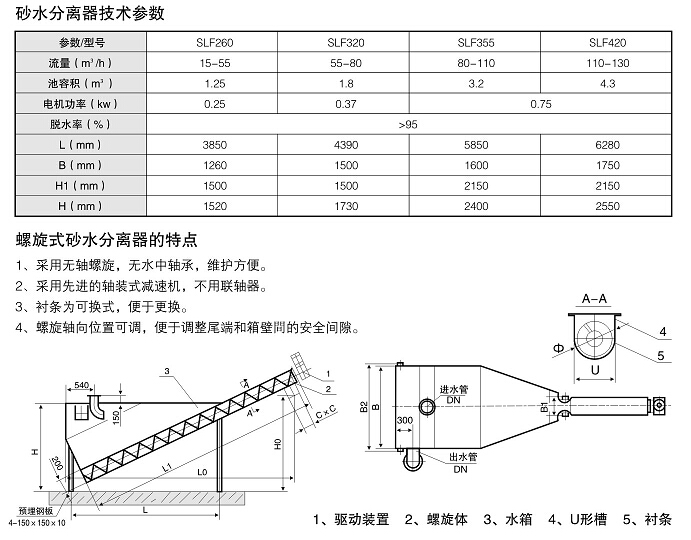

LSF系列砂水分离器如图1所示,由无轴螺旋、衬条、U型槽、水箱、导流板、出水堰和驱动装置等组成。
砂水混合液从分离器一端顶部输入水箱,混合液中重度较大的如砂粒等将沉积于槽形底部,在螺旋的推动下,砂粒沿斜置的U型槽底提升,离开液面后继续推移一段距离,在砂粒充分脱水后经排砂口卸至盛砂桶。而与砂分离后的水则从溢流口排出并送往厂内进水池。
